(3D Line) 3D Line Trim방법

  • 04-14
  • 758 회
  • 1 건

◆ OS : Windows

◆ Ver : Allplan 201x

▶ 3D Line 자르기

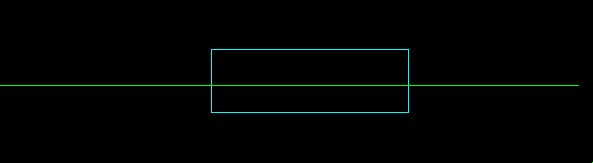

1) 3D Line에 자르길 원하는 만큼의 3D BOX를 그려줍니다.




2) 3D Line 이랑 3D BOX 가 Z 값도 겹치게 해줍니다.





3) Bonus Tools 의 Subtract and Retain Solid 버튼을 클릭합니다. (Subtract and Remove Solid​ 명령어를 사용하여도 됩니다.)

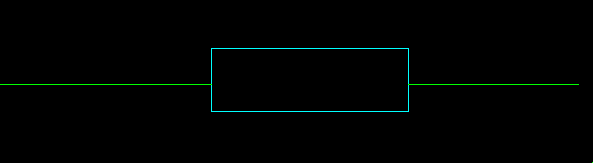

4) 3D Line을 선택후 3DBox를 클릭하면 3D Line이 잘린것을 확인하실 수 있습니다.







목록
    1. 2016 버전부터는 Slice 명령어(Bonus Tools -> Slice)를 사용하여 간편하게 자를수 있습니다.
